Nuestro director de diseño comparte los comandos que usa en casi todos los proyectos de modelado 3D: crear dibujo, extrusión, vaciado, empalme y chaflán, más el patrón radial como bonus.
L
Leonardo Loredo · Director de Diseño·2 min de lectura·Actualizado el
A lo largo de mi experiencia dentro de la empresa 3D Partner me he percatado que todos nuestros proyectos de diseño y modelado 3D tienen en común el uso de algunas herramientas de software que me gustaría compartir. Por lo tanto, si estás interesado en incursionar en el mundo del diseño e imprimir tus ideas con nosotros, estos comandos básicos te serán de mucha ayuda.

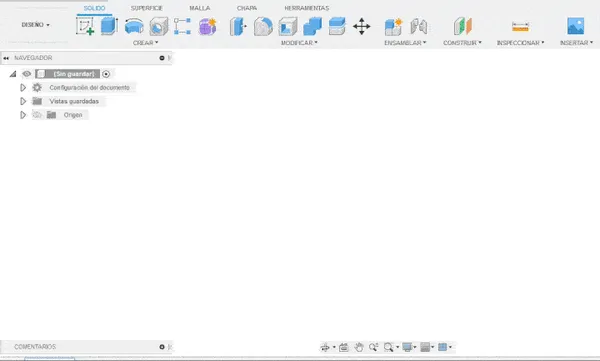

1.- Crear dibujo.

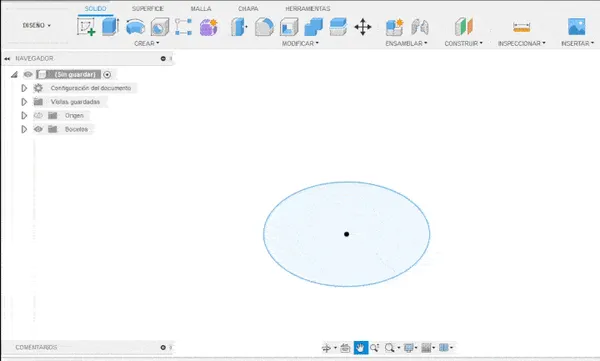

Todo objeto 3D comienza desde un primer plano 2D, este comando sirve para iniciar un dibujo bidimensional, al salir del comando podremos extruir la cara 2D que dibujamos y transformarlo en la primera figura 3D.

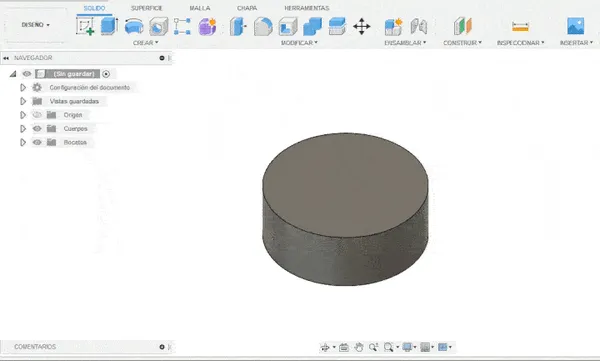

2.- Extrusión
En diseño 3D, los comandos de extrusión pueden transformar un plano 2D o la cara plana de un volumen en objetos de 3 dimensiones mediante una expansión vertical de un plano.

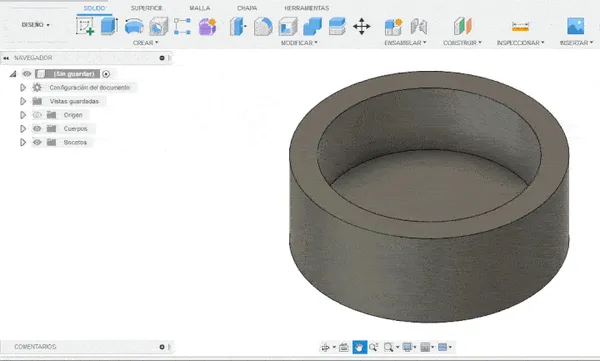

3.- Vaciado
El comando de vaciado, o como le decimos en la oficina: “ahuecar”, crea de forma práctica un hueco interno en la figura con la forma de su contorno; una herramienta muy útil para piezas que requieren de un diseño ligero y con ahorro de materiales de relleno.

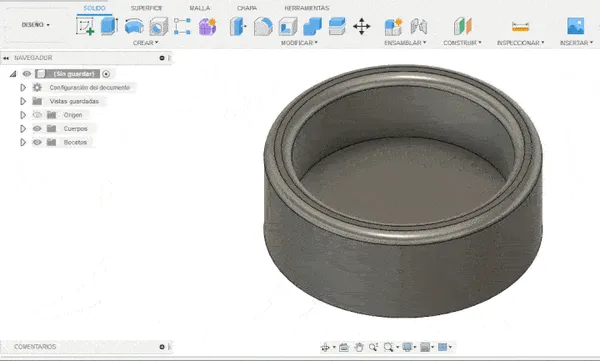

4.- Empalme
Este comando es uno de mis preferidos, ya que ofrece la alternativa de redondear esquinas y aristas que suelen ser incómodos o incluso peligrosos al tacto. Las aplicaciones de este comando en la manufactura aditiva se extienden aún más, se utiliza para la eliminación de soportes innecesarios durante el proceso de manufactura.
5.- Chaflán
Este comando le da un acabado biselado a la figura, es similar a la herramienta de empalme, pero en este caso añade una cara plana para la eliminación de esquinas afiladas.

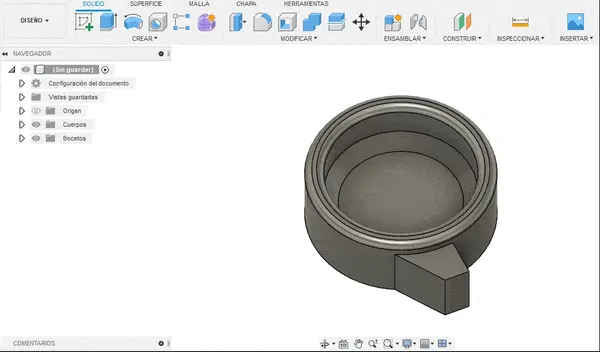

Bonus: Patrón radial
Es típico que en muchos diseños se requiera replicar las mismas formas alrededor de un eje o figura cilíndrica. El comando patrón radial nos ofrece una solución práctica para evitar modelar cuerpo por cuerpo.
Esperamos que estas herramientas te ayuden a comenzar en el mundo del diseño 3D, recuerda que cuentas con nosotros para asesorarte en tus proyectos de prototipado 3D.
